鋼管網架環縫自動焊接專機
I.鋼管網架焊接專機技術要求:
鋼管網架環縫自動焊接專機主要用于多種規格的網架環縫的自動焊接。保證焊接規范均勻一致，焊縫成型美觀，使用方便，焊接質量達到要求。
II.網架焊接專機主要特點：
1.雙焊槍雙電焊機。
2.工件采用卡盤夾緊同步旋轉，下置萬向滾輪托架。
3.焊槍及氣動尾座沿縱向可調，適應多品種尺寸焊接。
4.采用西門子PLC，工件旋轉采用交流變頻調速，無級可調，提高可靠性。焊接起始點自動檢測，焊完后自動回原位。

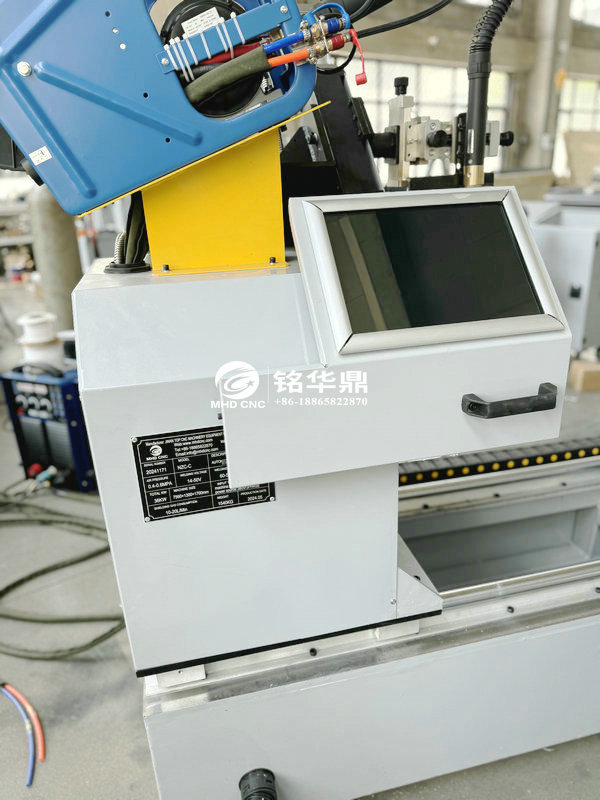

5.集成式控制面板盒。控制按鈕，觸摸屏，焊接規范控制等集中在一塊面板上，使用及操作方便。
6.焊接形式，焊接規范可預設，存儲和調用。通過觸摸式屏幕可以方便的更改參數和狀態轉換。焊接長度、引收弧時間、點焊點數及間隔角度等均可通過觸摸式屏幕界面輸入。
7.焊接外觀質量美觀，熔深熔寬達到要求。
8.自動焊接設備可編程自動點焊工件。
III.網架自動焊接專機構造：專機由主機架、交流變頻主軸箱、后尾座氣動頂緊機構、工件支承機構、焊槍進給及調整機構、電氣控制系統、自動下料裝置、氣動系統和焊接電源等組成。
IV.網架環縫自動焊接專機技術參數:
主軸轉速 | 0.1-1r/min 無級調速 |
焊接電流 | 60-500A，60%暫載率 |
焊接電壓 | 16-40V |
電機功率 | 0.75KW |
焊接方式 | 滿圈帶搭接量 |
主軸尾座間同軸度 | ＜0.3mm |
