引導輪環縫焊接專機
I.引導輪規格參數：

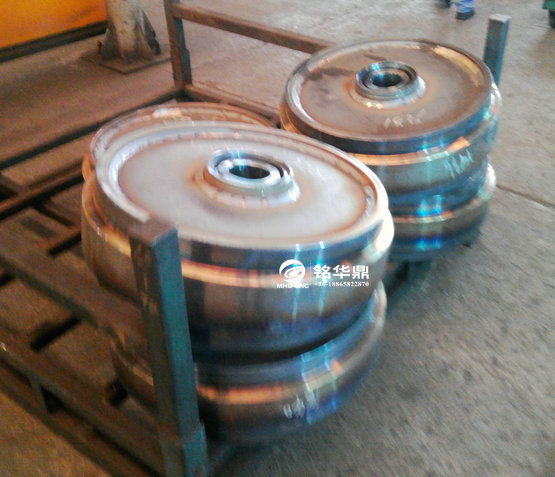

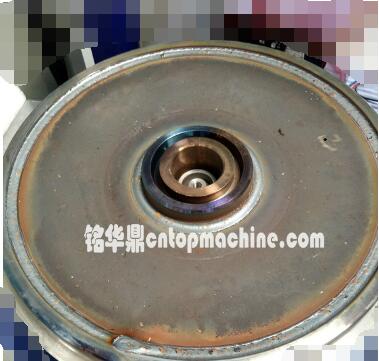

1.焊接工件為挖掘機引導輪，工件外徑540mm、幅板外徑約460mm、幅板內徑約160mm、輪體高度160mm。
2.完成引導輪總成環縫的自動焊接要求，工件需要預先點固，要求焊接過程穩定連續，裝夾方便。
II.引導輪環縫焊接專機基本結構：
1.焊槍固定，工件旋轉，焊接位置水平。
2.工件由氣動夾緊同步旋轉，保證焊縫位置不發生偏移。
3.采取人工上下料及工件的翻轉方式。
4.采用中心孔定位，氣動脹緊方式。
5.采用西門子PLC控制焊接各程序執行，通過觸摸式人機界面屏幕更改參數和狀態轉換。
6.焊接電流，焊接電壓，焊接速度模擬量控制。
7.采用四軸數控系統控制兩把焊槍左右及上下定位，以適應焊接要求。
8.設備構成：由電動減速動力頭，夾具及導電機構，氣動上下料機構，兩側翻轉機構，焊槍數控定位機構，焊槍夾持、調整及擺動提升機構，電氣控制系統，焊接電源和氣動系統組成。
III.引導輪環縫焊接專機主要技術參數：
工件直徑 | 100mm-600mm |
工件厚度 | 150mm-220mm |
轉臺轉速 | 0.2-2r.p.m 無級可調 |
電機功率 | 1.5KW |
焊槍傾角 | 25°- 60° |
焊絲直徑 | 1.2mm, 1.4mm, 1.6mm |
生產率 | 約1件/30分鐘（190型號） |
